平衡流量计产品原理：

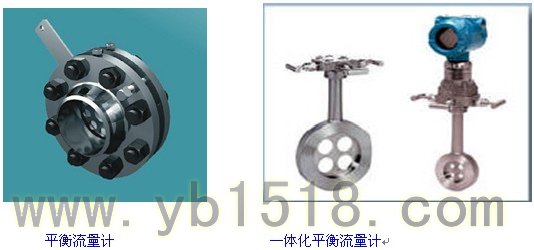

平衡流量计是一种革命性的差压式流量仪表，平衡流量计其工作原理与其他差压式流量计一样，都是基于密封管道中的能量转换原理：在理想流体的情况下管道中的流量与差压的平方根成正比；用测出差压值根据伯努利方程即可计算出管道中的流量。平衡流量传感器是一个多孔的圆盘节流整流器，安装在管道的截面上，每个孔的尺寸和分布是基于特殊的公式和测试数据而定制的，称为函数孔。平衡流量计当流体穿过圆盘的函数孔时，流体将被平衡整流，涡流被最小化，形成近似理想流体，通过取压装置，可获得稳定的差压信号，根据伯努利方程计算出体积流量、质量流量。
平衡流量计的特点
1、平衡流量计测量精度是标准孔板的5～10倍
2、平衡流量计流动噪声是标准孔板的1/15
3、平衡流量计永久压力损失是标准孔板的1/3
4、平衡流量计压力恢复比标准孔板快2倍
5、平衡流量计最小直管段可以小于0.5D
一、平衡流量计线性度高、重复性好
平衡流量计具有对称多孔结构特点，能对流场进行平衡，降低了涡流、振动和信号噪声，流场稳定性大大提高，使线性度比孔板提升了5～10倍，重复性提高了54％，为0.15％，从其综合性能来看，平衡流量计属于高档流量计行列。
5:1量程比时，线性度可达±0.3％；
7:1量程比时，线性度可达±0.5％；
10:1量程比时，线性度可达±1.0％
二、平衡流量计对直管段要求低
平衡流量计由于流场稳定，且压力恢复比孔板快两倍，大大所短了对直管段的要求其前后直管段一般为前3D后1D，最小可以小于0.5D，从而省去大量直管段，尤其是特殊昂贵的材料的管道。
三、平衡流量计减少永久压力损失
多孔平衡流量计对称的平衡设计，减少了紊流剪切力和涡流的形成，降低了动能的损失，在同样的测量工况下，与孔板相比减少了2.5倍的永久压力损失，从而节省了相当大的运行能量成本，是一种节能型仪表，值得大量推广。
四、耐脏污不易堵
多孔对称的平衡设计，减少了紊流剪切力和涡流的形成，从而大大降低了滞留死区的形成，保证脏污介质顺利通过多个孔，减小了流体孔被堵塞的机会。
五、可直接替换孔板
其与平衡流量计、孔板具有相同的使用方法和外形，因此可以直接进行替换，不需要任何配管的变化和相关仪表的更改，很适合全厂能源计量改造中将孔板改为平衡流量计。
六、流量测量范围宽
根据试验结果，91免费版污下载了解到：平衡流量计的性能，使其流速可以从最小到音速；其最小雷诺数可低于200，最大雷诺数大于107；β值可选0.25～0.90。
七、长期稳定性好
由于其紊流剪切力的明显减小，大幅度降低了介质与节流件直接的摩擦，其β值长期保持不变，整个仪表无可动部件，因此可以长期保持稳定性。
八、平衡流量计可测高温高压介质
与孔板等节流装置一样，工作温度压力取决于管道和法兰的材质和等级，工作温度可达850℃，工作压力可达42MPa。
九、可测复杂工况介质
由于其特殊的结构设计，使其具有特殊的性能，它可以进行气液两相，各种混合气体（如瓦斯、沼气、煤气等等）、各种低温气体（如LNG、液氮、液氧、液氩、液氢、液氯、液化乙烯、液化石油气等等）、气液两相介质（如湿气）、浆料、多相水流、震动水流、电磁干扰介质和双向流（因为平衡流量计左右完全对称）。
|
HD-BH
|
平衡流量计
|
|
公程通径
|
-XXX
|
100表示DN100
|
|
安装形式
|
pp
|
管道式
|
|
HF
|
对夹式
|
|
FW
|
焊接式
|
|
DF
|
双法兰式
|
|
SP
|
方管式
|
|
公称压力
|
A
|
0~0.6MPA
|
|
B
|
0~1.0MPA
|
|
C
|
0~1.6MPA
|
|
D
|
0~2.5MPA
|
|
E
|
0~4.0MPA
|
|
F
|
0~6.4MPA
|
|
G
|
0~10MPA
|
|
H
|
0~16MPA
|
|
J
|
0~40MPA
|
|
管道材质
|
0
|
碳钢
|
|
1
|
304不锈钢
|
|
2
|
12CrMOV
|
|
3
|
其它
|
|
输入信号
|
A
|
无输出
|
|
B
|
4~20MA
|
|
C
|
RS485 MODBUS
|
