产品型号：	HD-3000
产品报价：
产品特点：	小巧、便于携带和手特。坚固、可靠，背面的支撑架和挂钩孔适合现场使用。大显示屏，测量、输出可同时显示

HD-3000热工宝典的详细资料：

一、特性

　　HD-3000热工宝典(热工信号校验仪)主要是为工业现场热工仪表及系统的校验维护而设计的，仪表提供完善而实用的功能，操作简单。仪表采用单片机作为 CPU ，集最新大规模数字转换集成电路和大屏幕液晶显示技术于一体，具有输出、测量、手册和 24VDC 配电功能，且四项功能可同时工作，同屏显示输出和测量值以及对应的 ITS-90 标准值（热电阻和热电偶）。并配备超大容量可充电电池，携带方便，能方便地完成工业现场热工仪表（传感器、变送器、显示仪表、控制系统）的检修、校验。

二、技术参数

2.1 直流信号输入：

测量
功能	量程	精度
DCV	0~35V	± 0.1%FS
DCmV	0~100mV	± 0.05%FS
DCmA	0~35mA	± 0.05%FS
RTD	2 种	± 0.1%FS
TC	K 、 T 、 E 、 J 、 N	± 0.1%FS
TC	R 、 S 、 B	± 0.2%FS
F	0.0~5000Hz	± 0.2Hz

2.2直流信号输出

输出
功能	量程	精度
DCV	0~5V	± 0.05%FS
DCmV	0~100mV	± 0.05%FS
DcmA	0~24mA	± 0.05%FS
TC	K 、 T 、 E 、 J 、 N	± 0.1%FS
TC	R 、 S 、 B	± 0.2%FS
Hz	0~1000Hz	± 1Hz
Hz	0~5.00KHz	± 0.02KHz

2.3 性能指标：

工作温度： -10~50 ℃

贮存温度： -27~70 ℃

外形尺寸：

mm3

三、操作方式

3.1 仪表面版

● 液晶显示屏：显示测量及输出信号的相关信息。

● 电源开关：按下电源 ON 开关，接通电源。 OFF 关断电源。

● 键盘：

　　　　⑴ 数字区：直接输入要输出的量或查询的值。

　　　　⑵▲▼：主画面和查询画面时设定光标位数值，参数设定时选择要修改的参数项。

　　　　⑶：设定光标位。

　　　　⑷ ENT ：回车键，确定选定的项操作有效

　　　　⑸ ESC ：在主画面时进入热工宝典查询，参数设置时为退出参数设置画面。

　　　　⑹ FUN ：测量或输出的类型切换。测量时由 DCV 、 DCmA 、 DCmV 、 RTD 、 TC 、 F 顺序循环切换。

　　　　　输出时由 DCV 、 DCmA 、 DCmV 、 TC 顺序循环切换。

　　　　⑺ Range ：测量或输出中的 RTD 、 TC 的类型范围切换。 RTD 由 Cu50 、 Pt100 顺序切换， TC 由 S 、 K 、 E 、 T 、

　　　　　　　　　J、 B 、 R 、 N 顺序切换。

　　　　⑻ Zero ：输出值复位为 0 。

　　　　⑼ ON 、 OFF ：电源开关。按下 ON 2 秒钟，电源开关接通。

● 输入输出端子

　端子分为 OUT 区和 IN 区， OUT 区作为信号输出用， IN 区为信号测量用。红色的端子为正级，黑色的端子为负极。

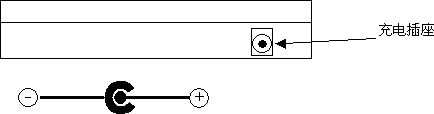

3.2 顶端面图

　　当电池电量不足的时候（屏幕闪动或者按开机键无法开机），将充电器插在此孔充电。

3.3 测量和输出操作

在该画面下，可以进行所有的仪表提供的输出和测量信号的操作。
打开电源，然后显示图1
这时可以测量电压和输出电压，在附加信息栏里显示当前测量或输出值对应的 1~5V 的百分
比，当测量值或输出值超 1~5V 的范围时，百分比不显示。
按 Measure 中的 Fun 键可进行测量型号的切换，型号按如下的顺序循环切换（直流电压
—> 直流电流— > 直流毫伏— > 热电阻— > 热电偶— > 频率— > 直流电压），仪表中表示
（ DCV — >DCmA — >DCmV — >RTD — >TC — >F — >DCV ）。
按 Source 中的 Fun 键可进行输出型号的切换，型号按如下的顺序循环切换（直流电压
— >直流电流— > 直流毫伏— > 热电偶— > 频率— > 直流电压），仪表中表示（ DCV —

>DCmA —>DCmV — >TC — >F — >DCV ）。改变输出值可以通过两种方式实现：①通过左右方向键选择光标的　　　　　　图　1

位置，通过上下键修改该位的值；②直接通过数字键盘区输入数值，输入完一位后光标自动向右移一位，小数点位自动跳过，到末尾自

动跳到起始位（以下所有的数值输入都可通过这两种方式实现修改）。

　　这时可以测量和输出直流电流，在附加信息栏里显示当前测量或输出值对应的 4~20mA 的百分比，当测量值或输出值超 4~20mA 的

范围时，百分比不显示。

　　这时可以测量和输出直流电流，在附加信息栏里不显示任何附加信息。

　　这时可以测量热电阻，在附加信息栏里显示当前测量的温度对应与 ITS-90 标准中的电阻值。按 Measure 中的 Range 可进行测

量的热电阻类型切换，切换顺序如下（ Cu50 — >Pt100 — >Cu50 ）。

　　这时可以测量和输出热电偶，在附加信息栏里显示当前测量的温度对应与 ITS-90 标准中的毫伏值，以及冷端温度补偿的方式和温

度（Auto 表示是使用仪表内部自带的温度测量值作为冷端温度补偿， Man 表示以某一设定值作为冷端温度补偿，温度的设定请参考

参数设置一节）。按 Measure 中的 Range 可进行测量的热电偶类型切换，切换顺序如下（ S — >K — >E — >T — >J — >B —

>R — >N —>S ）。

3.3 参数设置操作

在操作可以进行一些参数的查看和修改。

在主画面时候按 ENT 键可进入参数设置画面，这时如果按 ESC 键即可退出参数设置画面返回主画面。

参数设置画面如下：

　　上下键选择要修改参数，当选定某一个要修改参数后，按 ENT 键进入参数值修改，如下：

　　然后按照修改数值一样的方法修改参数值，文字参数（如自动或者手动）的修改只能通过上下键选择具体的值。输入正确的值后按

ENT键保存输入的并返回参数项选择画面，如按 ESC 键不保存返回。所有参数都设置完后按 ESC 键返回主画面。

3.3.1 通用参数设置

参数项	参数范围	出厂默认值	说明
输入补偿	手动或自动	手动	测量热电偶时冷端温度补偿方式。手动表示补偿温度为下一参数所设的值，自动表示由仪表所测的环境温度作为冷端补偿
补偿温度	00.0 ℃ ~99.9 ℃	00.0	手动时热电偶测量冷端补偿温度。当输入补偿设为手动的时候，该参数作为热电偶测量的冷端补偿温度
输出补偿	手动或自动	手动	热电偶输出时候的冷端补偿温度，使用同输入补偿
补偿温度	00.0 ℃ ~99.9 ℃	00.0	手动时热电偶测量冷端补偿温度，使用同输入补偿温度
对比度	0~4	02	显示屏对比度
校对密码	0000~9999	0000	校对参数修改密码，只有校对密码正确后，按向下键，可以进入二级参数。

3.3.2 二级参数设置（ 非工程人员不得进入二级参数。否则，将造成仪表测量错误！ ）

　　在通用参数设置的校对密码项输入正确的密码，按 Enter 键后，用向下键即可往下移动到二级参数设置。

修改密码	0000~9999	-	修改校对密码
DCV 零点	-9999~+9999	0000	DCV 显示值偏移
DCV 比例	0.000~9.999	1.000	DCV 显示值缩放
DCmA 零点	-9999~+9999	0000	DCmA 显示值偏移
DcmA 比例	0.000~9.999	1.000	DCmA 显示值缩放
DCmV 零点	-9999~+9999	0000	DCmV 显示值偏移
DCmV 比例	0.000~9.999	1.000	DCmV 显示值缩放
RTD1 零点	-9999~+9999	0000	RTD1 显示值偏移 (Cu50)
RTD1 比例	0.000~9.999	1.000	RTD1 显示值缩放 (Cu50)
RTD2 零点	-9999~+9999	0000	RTD2 显示值偏移 (Pt100)
RTD2 比例	0.000~9.999	1.000	RTD2 显示值缩放 (Pt100)
TC-S 零点	-9999~+9999	0000	显示值偏移 (S 型热电偶 )
TC-S 比例	0.000~9.999	1.000	显示值缩放 (S 型热电偶 )
TC-K 零点	-9999~+9999	0000	显示值偏移 (K 型热电偶 )
TC-K 比例	0.000~9.999	1.000	显示值缩放 (K 型热电偶 )
TC-E 零点	-9999~+9999	0000	显示值偏移 (E 型热电偶 )
TC-E 比例	0.000~9.999	1.000	显示值缩放 (E 型热电偶 )
TC-T 零点	-9999~+9999	0000	显示值偏移 (T 型热电偶 )
TC-T 比例	0.000~9.999	1.000	显示值缩放 (T 型热电偶 )
TC-J 零点	-9999~+9999	0000	显示值偏移 (J 型热电偶 )
TC-J 比例	0.000~9.999	1.000	显示值缩放 (J 型热电偶 )
TC-B 零点	-9999~+9999	0000	显示值偏移 (B 型热电偶 )
TC-B 比例	0.000~9.999	1.000	显示值缩放 (B 型热电偶 )
TC-R 零点	-9999~+9999	0000	显示值偏移 (R 型热电偶 )
TC-R 比例	0.000~9.999	1.000	显示值缩放 (R 型热电偶 )
TC-N 零点	-9999~+9999	0000	显示值偏移 (N 型热电偶 )
TC-N 比例	0.000~9.999	1.000	显示值缩放 (N 型热电偶 )
