HDD800系列智能雷达物位仪表

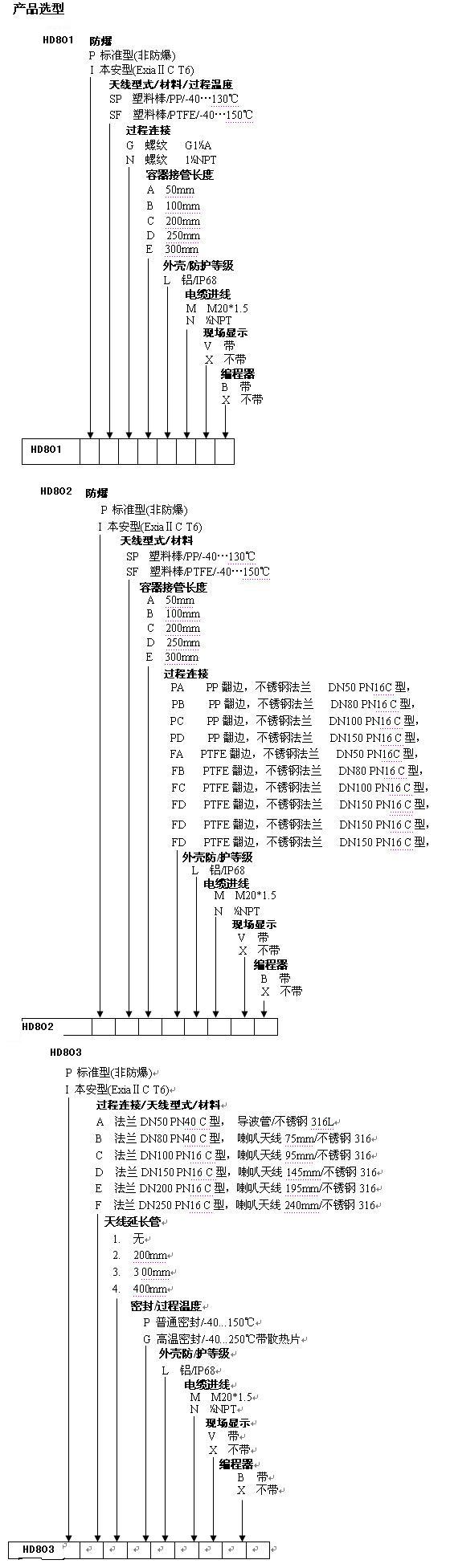

类 别	HDD801	HDD802	HDD803
应 用	过程条件简单，腐蚀性的液体、浆料、固体 比如： 水液储罐 酸碱储罐 浆料储罐 固体颗粒 小型储油罐	存储或过程容器腐蚀性的液体、浆料、固体 比如： 水液储罐 酸碱储罐 浆料储罐 固体颗粒 小型储油罐	适应各种存储容器或过程计量环境，液体、浆料、固体 比如： 原油、轻油储罐 原煤、粉煤仓位 挥发性液体储罐 焦碳料位 浆料储罐 固体颗粒
测量范围	20米	20米	35米
过 程 连 接	螺纹	法兰	法兰
过 程 温 度	-40-130℃	-40-150℃	-40-250℃
过 程 压 力	-1.0-3bar	-1.0-20bar	-1.0-40bar
重 复 性	± 3mm	± 3mm	± 3mm
精 度	< 0.1%	< 0.1%	< 0.1%
频 率 范 围	6.8GHz	6.8GHz	6.8GHz
防爆/防护等级	EXiaIICT6/IP68	EXiaIICT6/IP68	EXiaIICT6/IP68
信 号 输 出	4~20mA/HART(两线)	4~20mA/HART两线)	4~20mA/HART(两线)

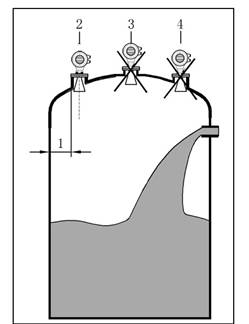

安装说明 推荐距离（1）墙至安装短管的外壁： 离罐壁为罐直径1/6处，最小距离为200mm。 不能安装在入料口的上方（4）。 不能安装在中心位置（3），如果安装在中央，会产生多重虚假回波，干扰回波会导致信号丢失。 如果不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成虚假回波，在调试仪表的时候应该进行虚假回波存储。

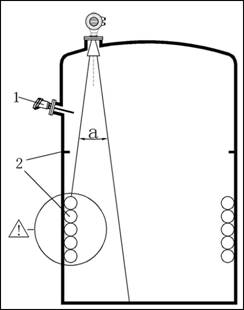

罐内安装 在信号波束内，应避免有如下安装物（1）：例如限位开关，温度传感器等。 对称装置（2），如真空环，加热线圈，挡板等等。 如果罐内有（1）（2）干涉物件，应采用导波管进行测量。 最佳安装选择 天线尺寸：天线越大，波束角越小，干扰回波将越弱。 天线调整：将天线调整到最佳测量位置。 导波管：导波管用来避免干扰回波。

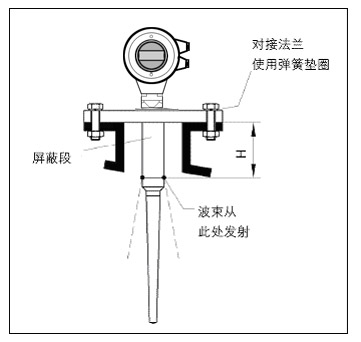

罐内安装（HDD801、HDD802） 标准安装 雷达天线不可向罐壁倾斜。 为了使温度影响最小化，在对接法兰的连接处必须使用弹簧垫圈。 杆式天线必须伸出安装短管。 垂直放置杆式天线，不要让雷达束指向罐壁。

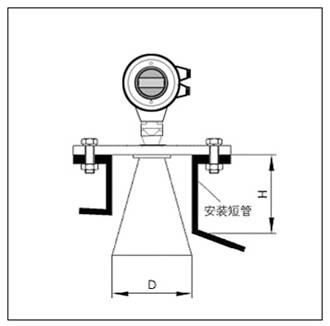

罐内安装（HDD803）标准安装 雷达天线不可向罐壁倾斜。 喇叭天线必须延伸出安装短管，否则应使用天线延伸管。 喇叭天线必须调整至垂直，不要让雷达束指向罐壁。

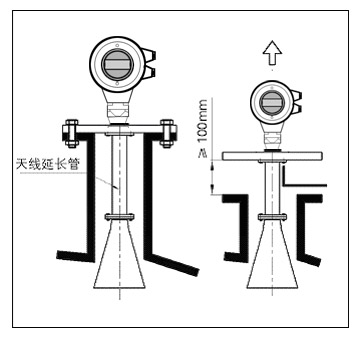

安装短管较长时使用天线延伸管 当喇叭长度小于安装短管长度时，应使用天线延伸管。 如果喇叭直径大于安装短管的直径，包括延伸管在内的天线需要从容器里面安装，并将仪表抬高。选择延伸管使仪表至少抬高100mm。

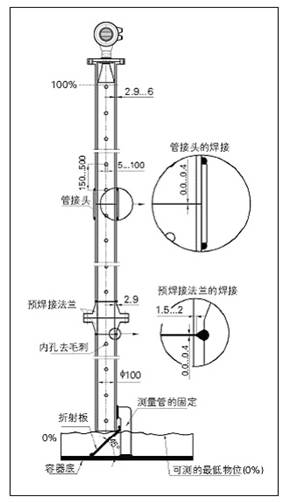

导波管内安装 雷达传感器通过导波管或旁通管进行测量，测量管起到导波作用。下面是一个测量管（导波管的构造图） 测量管内壁必须平滑，如果可能的话测量管的内径需要与喇叭口的直径相符，请使用纵伸焊接的不锈钢管。可以通过预先焊接的法兰盘或焊接头延长测量管。 必须注意： 焊接时，不能产生凸点或凸缘。将法兰和测量管对齐固定，然后焊接。焊接不要穿透测量管管壁,管内壁必须保持平滑，一定要小心的除去焊缝和不平滑的地方，否则会造成很强的虚假回波。

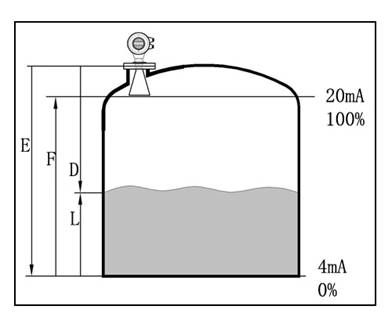

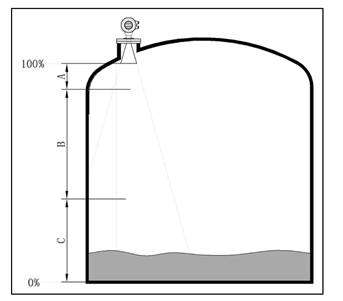

1. 测量范围从波束触及罐低的那一点开始计算，但在特殊情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。
2. 若介质为低介电常数当其处于低液位时，罐低可见，此时为保证测量精度，建议将零点定在低高度为C 的位置。
3. 理论上测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的尖端至少100mm。
4. 对于过溢保护，可定义一段安全距离附加在盲区上。
5. 最小测量范围与天线有关。
6. 随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。

测量范围超出的动作
当测量范围超出时，仪表输出为22mA电流。

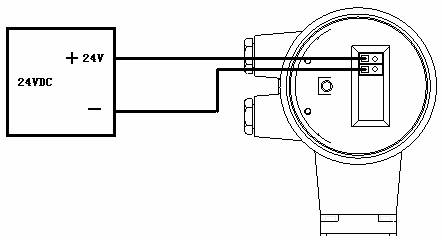

接线方式

调试
HDD800可以通过三种方式调试：

1. 通过显示调整模块HDPM
2. 通过调试软件HDSOFT
3. 通过HART手持编程器

现场编程模块（HDPM） HDPM编程器由6个按键和一个液晶显示屏，可以显示调整菜单和参数设置。其功能相当于一个分析处理仪表。	HDPM

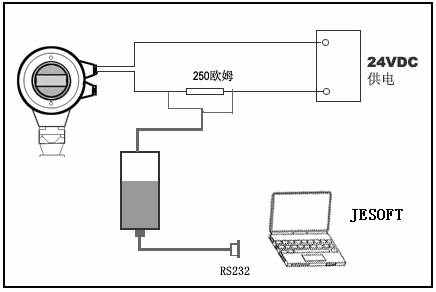

通过HDSOFT软件调试
无论那种信号输出，4~20mA/HART,雷达传感器都可以通过软件进行调试。采用BTSOFT软件进行仪表调试，需要一个仪表CONNECTCAT驱动器。

使用软件调试的时候，给雷达仪表加电24VDC，同时在连接HART适配器前端加一个250欧姆的电阻。如果一体式HART电阻（内部电阻250欧姆）的供电仪表，就不需要附加外部电阻，HART适配器可以和4…20mA线并联。

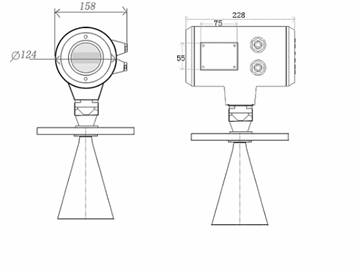

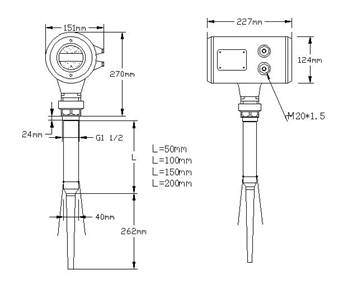

HDD800系列尺寸


编程器尺寸

技术数据：
